Viviendas de emergencia.

Con motivo de los recientes acontecimientos sucedidos en Chile, hemos optado por hacer un post con algunos proyectos sobre viviendas de emergencia. A continuación algunos ejemplos.

Continuar…

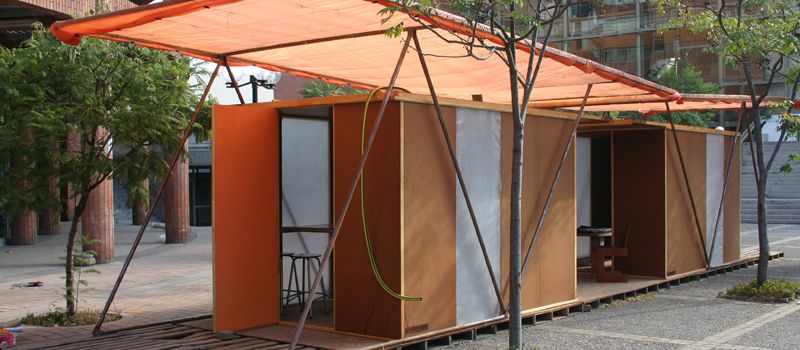

Prototipo Puertas / CUBO ARQUITECTOS

La idea base de este proyecto es mejorar las condiciones actuales de asistencia y confort habitacional de las viviendas de emergencia que se usan hoy en día. Desde el punto de vista técnico, arquitectónico y de asistencia, este proyecto esta diseñado específicamente para los casos de emergencia por desastres naturales.

Su principal metodología  es poder armar un sistema de viviendas de emergencia a través del uso de productos estandarizados presentes en los principales distribuidores de materiales de construcción y otros.

Desarrollando así un sistema que prescinde de una empresa prefabricadora y dando como resultado una obra de bajo coste y rápido montaje.

Espacio intermedio de acceso y relación

Los componentes constructivos llegan directos desde los distribuidores para armar los componentes arquitectónicos de piso, muro, cielo y cubierta, usando una tecnología constructivamente apropiada y no compleja. El tiempo de armado es de 8 horas con un equipo de 7 personas, y el desarmado de 45 minutos.

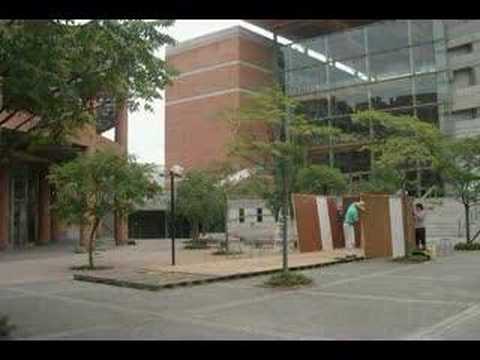

[youtube]http://www.youtube.com/watch?v=oIML7ysD27s[/youtube]

Se estima un tiempo de uso de 3 meses hasta recibir la vivienda definitiva, donde las 36 puertas se usaran como tabaquería, esta planificación lo hace económicamente viable.























































Se separa el habitáculo de dormir del estar para crear un espacio intermedio de acceso que relaciona a la vivienda con el contexto.

Vista nocturna

La cubierta independiente genera sombreamiento, ventilación convectiva y un sistema de recuperación de aguas de lluvia; y junto con la base permite tener dos logias laterales a definir por el usuario.



Materiales:

_36 puertas de placa Cholguán de 2 x 0.75m x 44mm

_40 marcos de puerta finger Joint de 7 x 3cm x 2.2

_4 marcos de puerta finger Joint de 7 x 3cm x1

_18ml de plástico burbuja 100 cm

_8placas de madera OSB de 2.44 x 1.22m x 9.5mm

_24 pallets de madera usados de 1.22 x 1m x15 cm

_4 pefiles tubulares cuadrados 30/30/1

_4 perfiles tubulares rectangulares 50/30/1

_8 perfiles tubular redondo 1 1/2”

_17ml de manga de polietileno color naranja

_2 bolsas de 25 un de broches para malla sombra Marienberg

_3bolsas de 1000 un de tornillos volcanita punta fina 6.0 x 1 1/4″

_1bolsa de 100 un de tornillos para volcanita de punta fina 8.0 x 3”

_4bolsas de 8 un de pernos CR c/tuerca 3/16 x 2 1/2″

_6 bolsas de 8 un de pernos CR c/tuerca 3/16 x 2”

_16 escuadras planas de 4 ½

_8 visagras linea 84 ZN de 3 x 2 1/2″

_4 porta candados de 1 1/2″

_2 cintas de polietileno de 2mm x 6mm

_1 caja de 1000 un de grapas

_2 piletas de PVC básica de 110 x 50 x 40 mm

_2 coplas de PVC presión de 40mm

_2 reducciones de PVC red de 40 x 25

_6 ml de manguera raucolor de 1”

_1 tubo de aislación de polietileno espumado

Componentes:

Piso: Pallets de madera, placa OSB

Muros: Puertas de Cholguán, marcos finder Joint, plástico burbuja.

Cielo: puertas de Cholguán, marcos

Cubierta: perfil de acero, manga polietileno naranja

Superficie: 14,2m2

Lugar: Facultad de Arquitectura Universidad Central de Chile

Medición térmica: Laboratorio de Bioclimática Universidad Central de Chile

Arquitectos: Cubo Arquitectos – Pelayo Fernández, Daniel Soffia, Nicolás Venegas.

Arquitecto Consultor: Salim Rabí Contreras

Año proyecto 2005

Año construcción: Verano 2005-2006

Auspiciador: Sundoors, grupo Corza.Pinturas Chilcorroín

Fotos: Mónica Muñoz Iglesias

Vivienda temporal de emergencia / José Antonio Espinoza

El proyecto nace como parte de la tesis de magíster en Sustainable Environmental Design (SED) de la Architectural Association. La intención principal del proyecto es proponer un sistema de vivienda temporal para situaciones de emergencia, construido a base de módulos prefabricados. Una de las intenciones es que a su vez sea adaptable a distintas realidades climáticas de Chile.

Cada vivienda esta compuesta por dos módulos de 9 m2 c/u unidos por un deck de 12 m2. Los paneles de las viviendas contemplan una doble capa de madera con un grado de aislación dependiendo de la necesidad de la distinta zona climática en Chile.

La construcción se realiza mediante la instalación de una base que separa la vivienda del suelo para evitar deterioro del material que posteriormente puede ser reutilizado en futuras emergencias.

A su vez se debe considerar un centro de servicios común para cada conjunto dado que las viviendas no presentan los servicios básicos requeridos. Un centro de acopio de alimentos, baños y manejo de desperdicios. El coste estimado de una unidad es aproximadamente $1800 USD, coste que podría verse mitigado si el factor reuso es considerado para futuras instalaciones.

Las imágenes presentadas muestran el proyecto instalado en la realidad climática del norte de Chile.

Arquitecto: José Antonio Espinoza P. de T
Materialidad: Madera, estructura metálica, tela.
Año proyecto: 2009
Lugar: Architectural Association
Costo U$1800 (917.000 CLP)



Via: Cubo Arquitectos / Plataforma Arquitectura

Escrito por:  LGD

3 Comments

  1. LGD

    Refugios temporales para haiti del arquitecto Andrés Duany

    http://www.plataformaarquitectura.cl/2010/03/08/refugios-temporales-para-haiti-andres-duany/

  2. carlos

    me parecio un buen proyecto, ya que estoy estudiando arquitectura “sustentable”

  3. LGD

    resultado de un ejercicio de taller en la Universidad Finis Terrae a propósito del terremoto del 27 de Febrero ocurrido en Chile.

    Alumnos de 4 año Universidad Finis Terrae, Diego Baloian, Manuel Garcés, Sebastián Silva
    Profesores: Eugenio Simonetti + Enrique Browne

    http://www.plataformaarquitectura.cl/2010/05/08/vivienda-de-emergencia/
